克 重:170
规 格: 1200*1600
单 价: 6000.00 元/台
起 订: 1 台
供货总量: 0
发货期限: 自买家付款之日起 3天内发货
所在地: 东莞市
有效期至: 2013年08月25日
最后更新:2013年06月27日
我要询价
公司基本资料信息
东莞锦航丝印机械设备厂
- 联系人 卢红玉 ( 女士 )
- 会员 [加为商友] [发送信件]
- 邮件 2529536922@qq.com
- 电话 0769-83050544-
- 手机 13809616127
- 地区
- 地址 东莞市大岭山颜屋村颜屋路98号
产品详情

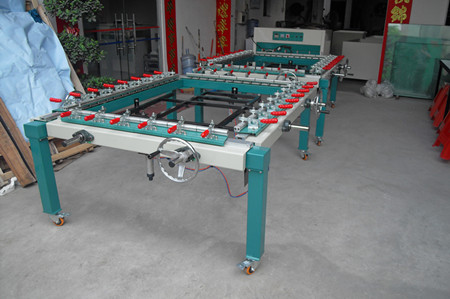

TM-1600 手轮式机械拉网机 一. 产品用途: 二. 本产品主要用于丝印网版的拉制,特别适合制作套色印刷网版,高精度的单双面电路版. 三. 产品特点: 1. 本产品拉网夹头及框架全部采用专用铝合金型材制作,保证受力后不变形. 2. 夹头采用全新设计的自锁网夹结构,高张力后不滑网,不松脱. 3. 夹头可左右滑动,保证张力均匀.. 4. 单面拉网手轮通过齿链条同步传递动力,保证单面夹头拉力同步. 5. 顶网采用气动升降,灵活,可靠. 四:主要技术参数: 1.拉网面积:1600*1200mm 2.最小拉网尺寸:800*800MM 3.最大张力:>40N/cm(双夹头)单夹头最大张力:30N/cn 4.外形尺寸:1800*1400*760MM.(长*宽*高) 5.重量:170KG. 五.操作步骤(1)首先根据网框大小调节拉网的面积,然后将活动脚轮锁死(2)选择合适的网框支架将其放在拉网机上(3)调节手轮,使网框尖端之间的距离在5-6mm,以避免在拉网过程中由于网纱张力增大,网框顶住网纱而造成网纱破裂。 (4)拉平网纱,用网夹固定好网纱的边缘,再慢慢旋转机上四边的手轮,使网纱慢慢处于张紧状态,如此反复,直到网纱的各处的张力大致相等为止,张力的大小概括网纱的目数和质地而定,网张好后最好用张力计进行最终的检查,注意:网纱拉力不能一次拉到位,必须分开几次,比如:拉网力要求40N,先拉到15N,经过最少5分钟的停留后,才拉到20N如此反复拉网才可.(5)手轮,使网框上升,注意网框均匀地接触网纱,然后在网框与网纱相接触的地方涂上藤黄胶,注意:必须等待胶干以后,方可将网框与网纱一同取下。 1.绷网完以后,扳动换向阀,使手轮回到初始位置,关闭电源 2.手轮;当手轮向左旋转时,网纱处于张紧状态,当手轮向右旋转时网纱处于松弛状态。 3.活动脚轮;当要调节拉网机拉网的面积时先要松开活动脚轮,螺丝 4.固定脚;整个拉网机的固定支撑。 5.杯头螺丝;当要调节手轮在机架上的位置时,先要松开此螺丝,以便固定手轮。 6.机架 7.网夹;在拉网纱时,用于固定网纱四边,以便于使用网版达到最佳。 1.网框支撑架 2.万向把手;当在调整拉网机的拉网面积时,先松开四边上的万向把手,以便于调整好拉网机时,使气缸处于网框四边上对应中间位置,从而达到网框受力均匀平衡,调好后,再调紧此把手,注意:当在调整拉网机的拉网面积时,一定要先同时松开A,C或B、D框对角的四个万向把手,调好再锁紧弯向把手。
