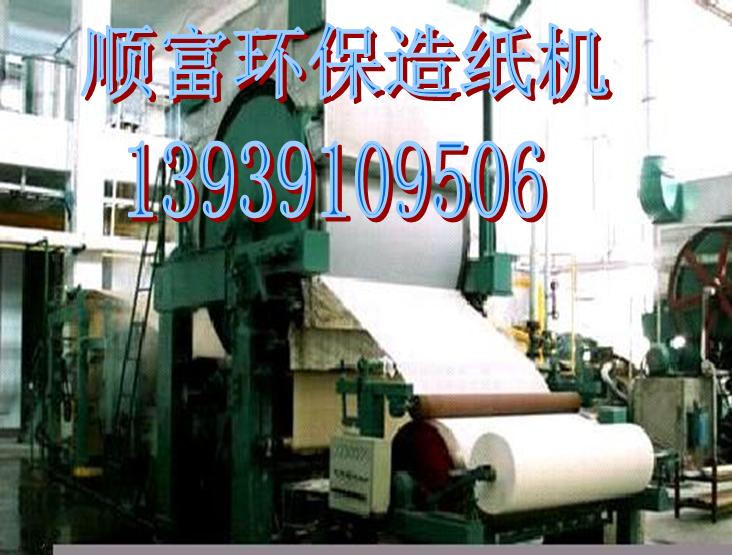

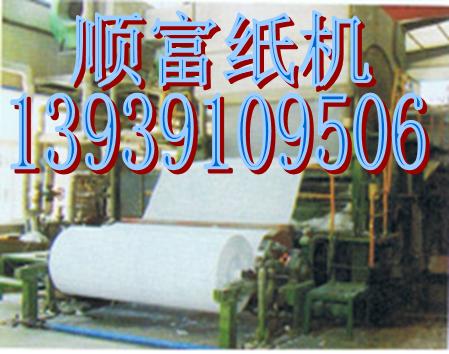

2400型大缸单圆网卫生纸机
    (一)、主要工艺技术参数：
    1、生产品种：卫生纸
    2、有效抄造宽度：2400mm
    3、定量：13-30g/m2
    4、产量：5-6吨/天
    5、设计车速：180m/min
    6、工作车速：150m/min
    7、轨距：3400mm
    8、加压方式：气动加压
    9、传动方式：分部传动，交流变频调速
    10、左右手机：客户任选
    (二)、纸机主要结构及配置
    1．挤水部 1套
    φ350×2950mm上铸铁光辊，下铸铁胶辊各1条，机械加压。轴承选用调心轴承113520。
    2．园网笼 1套
    φ1800×2850mm不锈钢绕片式网笼1只。网轮轴采用碳钢和厚壁钢管材质，轮辐采用高强铸铁材质，外缠不锈钢导水片，以提高滤水速度，绕片规格1.5mm。
    轴承选用调心轴承113520。
    轴承壳为铸铁材质，采用迷宫式封闭结构，防止渗水，保护轴承。
    动平衡处理。
    3．伏辊 1套
    网面上设φ450×2850mm橡胶伏辊1条，橡胶厚度25mm，橡胶硬度35-38度，最大线压3kg/cm2。
    轴承采用312。轴承壳为铸铁材质，采用迷宫式封闭结构，防止渗水，保护轴承。
    带七字架，方机架，地轨，压臂。
    动平衡处理。
    4．风压式网箱 1套
    网箱材质为高密度聚乙烯板板制作，设进浆口，翻浆箱，进风口，观察孔等。
    上浆形式为总管进浆，可调式活动弧形板上浆，弧形条为木质。
    加压风机和密封条用户自配。
    5．真空箱 3只
    为铁质箱体面板材质为高密度聚乙烯面板，开口形状为孔形或或缝形，装置高角度可以旋转，抽气装置设在传动侧。
    真空泵用户自配。
    6．导辊 数量按图纸配齐
    φ219×2850mm，12mm厚无缝钢管加工，红装下闷头，表面镀铬。
    轴承箱为铸铁制，轴承为双排向心球轴承309/310，球瓦调心。
    动平衡处理。
    7．舒展辊 1只
    φ245×2850mm，12mm厚无缝钢管加工，红装下闷头，表面包胶，橡胶硬度90度，车正反向螺纹，用于舒展毛布。
    轴承箱为铸铁制，轴承为双排向心球轴承309/310，球瓦调心。
    动平衡处理。
    8．高压水喷水管 1只
    水压式移动喷水装置，喷嘴为不锈钢制
    9．干燥部 1只
    φ2500×2850mm，HT250铸铁烘缸1台，内壁立车加工，表面粗，精车，磨床磨光，光洁度Δ9以上，布氏硬度210度以上。
    设计压力0.3MP，实验水压力0.6MP，轴承采用调心滚子轴承3113156。
    动平衡处理。
    含虹吸管，旋转汽头。
    10．托辊 1只
    φ550×2850mm，HT250铸铁胶辊1条，橡胶厚度25mm，表面挑沟纹，橡胶硬度95度，三曲波纹气胎加压，带汽控箱。采用轴承113628。
    动平衡处理。
    11．刮刀 2把
    刮刀由气缸和气囊加压，使每一压标均匀柔和地压在刮刀与缸面上，使其起皱均匀，并保护缸面。
    12．汽罩 1只
    呼吸式汽罩1只，带轴流风机，鼓风机。
    13．传动部
    带650减速机，M12，Z170铸铁大牙轮，小牙轮、联轴器。
    电机、变频器由供方提供。
