简介：

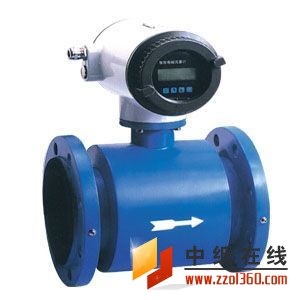

HNLD型智能电磁流量计是华能自动化仪表有限公司新型研发出的一款流量计，采用最新的制作工艺、精密的校验系统制作校验而成，利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点，智能电磁流量计还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差，并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。测量原理是根据法拉第电磁感应定律得来，产品由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计。智能电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。智能电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，智能电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

产品特点：
1：测量不受流体密度、粘度、温度、压力和电导率变化的影响；
2：测量管内无阻碍流动部件，无压损，直管段要求较低；
3：系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
4：转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
5：转换器可与传感器组成一体型或分离型；
6：转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
7：流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
8：转换器采用表面安装技术SMT，具有自检和自诊断功能；

智能电磁流量计硬件抗干扰技术：
1：微处理器系统电源电压监视技术
智能电磁流量计中微处理器系统当电源瞬态欠压，励磁开关脉冲动作都会造成微处理器误动作，数据丢失等现象，因此必须采用可靠的复位电路和电源电压监视技术。最简单实用的方法是采用低成本电源配合高灵敏度的电源电压监视器，提高微处理器系统和抗干扰能力。
2：同步采样的频度补偿技术
同步采样和工频电源频率监视补偿技术，是提高抗流量信号电势中混入工频干扰和工频电源频率波动产生工频干扰能力的有效方法。同步采样技术，其采样脉宽为工频周期的整数倍，使流量信号电势中工频干扰平均值等于零，以消除工频干扰的影响；工频电源的频率波动补偿是保证频率的动态波动中，励磁电源和采样脉冲得以同步调整，真正实现同步采样技术和同步励磁技术，同步A/D转换，以降低工频干扰的影响。
3：前置放大器的设计是提高抗干扰能力的首要环节
电磁流量传感器输出流信号十分微弱，内阻抗较高，因此高输出入阻抗、低漂移、低噪声、高CRMM前置放大器才能满足抗同相共模干扰的要求。前置放大器采用JFET高输入阻抗电压缓冲器，低漂移低噪声减法器，精密电阻精心匹配组成仪用放大器，并采用输入保护技术，共模电压自举技术和接地技术大大提高抗共模干扰的能力，抑制零点漂移的影响。
4：采用新型HCMOS系列芯片技术
采用74HC系列芯片技术较采用74LS系列芯片其低噪声容限提高2.4倍，高燥声容限提高2.1倍，智能电磁流量计整个硬件采用74HC系列芯片，不仅降低整个功耗，而且提高元器件本身抗干扰能力，为电源流量计小型轻量一体化奠定了基础。
5：新型励磁技术是提高智能电磁流量计抗干扰能力的重要手段
智能电磁流量计励磁技术的发展，不仅减弱电极极化电势、泥浆干扰、流动噪声的影响，又能改变工频干扰的形态，便于同步采样技术处理工频干扰噪声，以避免工频干扰的影响。目前电磁流量传感器采用工频频率同步三值低频矩形励磁和双频矩形波励磁，从而提高电磁流量计整个抗干扰能力，提高电磁流量计的测量精度和可靠性。

流量范围：

常用口径：
HNLD型智能电磁流量计口径分别分：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200、DN1400、DN1600、DN1800、DN2000等正常使用口径，还有特殊规格的大口径：DN2200、DN2400、DN2600、DN2800、DN3000，其中DN表示为法兰公称直径，例如数字15表示法兰规格。
