简介：

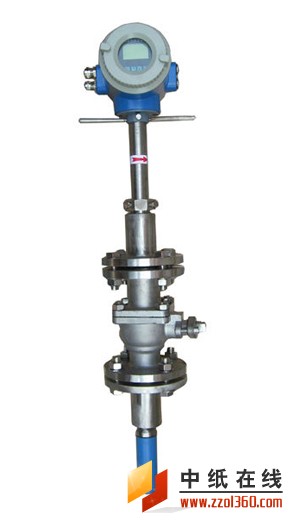

HNLDA型插入式电磁流量计为华能自动化仪表有限公司所定型产品，该插入式电磁流量计主要用于测量带有导电液体的体积流量，特别适用于在大口径的管道测量，相对于HNLD型电磁流量计选用大口径，插入式电磁流量计就会比较节约成本，应根据现场实际需要进行选择相对产品，插入式电磁流量计主要是由传感器和转换器组成，在管道上安装应用过底座、球阀及压紧螺母、定位螺丝链接，传感器测量分测量管型和平面电极型两种结构型式，测量管型传感器适于测量清洁介质的流量测量；平面电极型适于测量介质中含有其它杂质的液体流量测量，适用于水处理、化工、石油、造纸、冶金等行业。

特点：
HNLDA型插入式电磁流量计测量流量可靠稳定，抗干扰能力特别强，产品体积小巧，重量相对较轻，安装也比较方便且维护量比较小。壳体采用耐腐型全不锈钢材质制作而成，探头采用ABS全模具生产而成，结构简单且坚固耐用，能够在不断流的情况下进行安装、拆卸，为用户的检修带来了方便。可以采用4-20MA的电流信号输出，也可以采用1-2000的频率输出，可根据现场需求自由选用输出方式。

安装指导：
传感器安装上游直管段不低于5D（D表示管径），下游直管段不低于2D。安装方式如下：
1、垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。
2、倾斜安装，其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。传感器插入点有两种方法：一是插入到被测管道的中心轴线上（即1/2倍的管径）；二是插入到管道内壁为管道的1/4处。

传感器的安装：
1、清理被测管安装底座的焊渣和毛刺。
2、关掉上游流量控制阀门或采用低压供水。
3、将DN50球阀安装到安装底座上，注意球阀的长空腔向上，检查球阀是否能全开、全关，将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上，松开定位螺母，将传感器插入杆通过球阀插入被测管道，同时应注意传感器方向标志杆指向应和流体流向一致。

性能指标：
1、介质温度：0-80℃
2、耗电功率：＜20VA
3、测量精度：0.5-1.0级
4、工作压力：＜1.6MPa
5、连接方式：法兰连接、螺纹连接
6、流速测量范围：（0.05-10）m/s
7、测量管道直径：DN（32-6000）mm
